CODEUR – COA23-02
Marque : Codechamp

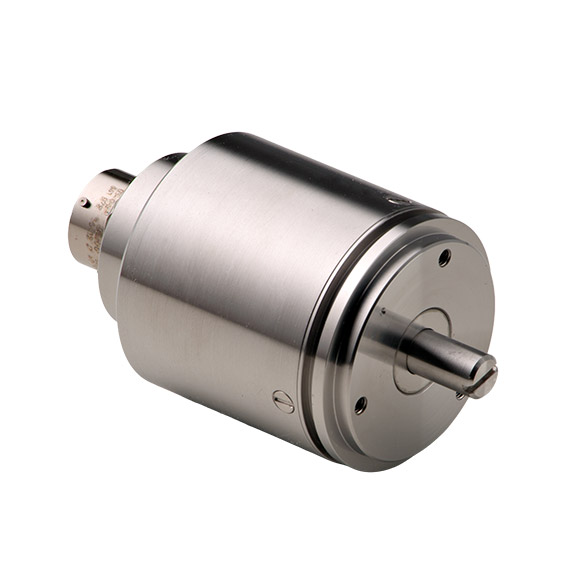

Le COA23-02 est un codeur optique absolu monotour de très haute précision, conçu pour les applications industrielles où la mesure de position doit être fiable, stable et reproductible.
Grâce à sa résolution élevée de 24 bits et à son architecture robuste, il garantit une précision angulaire exceptionnelle et une durabilité optimale, même dans les environnements les plus contraignants.
Le COA23-02 assure une mesure absolue sur 360° avec une précision de ±7″, permettant un contrôle de mouvement d’une finesse exceptionnelle.
Son interface série SSI2 / SSI et sa sortie RS422 assurent une transmission rapide et fiable des données, facilitant son intégration dans les systèmes de contrôle automatisés.
Grâce à sa conception amagnétique et à son étanchéité IP67, le COA23-02 résiste aux perturbations électromagnétiques, à la poussière et à l’humidité, garantissant une mesure stable sur la durée.
Grâce à sa résolution élevée de 24 bits et à son architecture robuste, il garantit une précision angulaire exceptionnelle et une durabilité optimale, même dans les environnements les plus contraignants.
Le COA23-02 assure une mesure absolue sur 360° avec une précision de ±7″, permettant un contrôle de mouvement d’une finesse exceptionnelle.
Son interface série SSI2 / SSI et sa sortie RS422 assurent une transmission rapide et fiable des données, facilitant son intégration dans les systèmes de contrôle automatisés.
Grâce à sa conception amagnétique et à son étanchéité IP67, le COA23-02 résiste aux perturbations électromagnétiques, à la poussière et à l’humidité, garantissant une mesure stable sur la durée.
CARACTÉRISTIQUES TECHNIQUES
| Type | Optique absolu monotour |
| Résolution max. | 24 bits |
| Précision (sec. d'arc) | 7 |
| Alimentation | +5V |
| Interface | SSI2 ou SSI |
| Vitesse max. | 300 rpm |
| Charge admissible | 12N |
| Température d'utilisation | -45°C à +105°C |
| Indice de protection | 67 |
| Diamètre extérieur | 58 mm |
| Matériau boîtier | Acier inoxydable renforcé |
| Connexion | Réceptacle HE301B |
AVANTAGES DU CODEUR OPTIQUE
- Résolution ultra-fine jusqu’à 24 bits
- Précision angulaire de ±7″ pour des mesures haute définition
- Protection IP67 : résistance totale à la poussière et à l’humidité
- Robustesse mécanique élevée (jusqu’à 12 N sur l’arbre)
- Connectique HE301B pour une installation sûre et rapide
- Large plage thermique : –45 °C à +105 °C
- Transmission fiable via SSI / RS422
- Adaptable sur mesure selon les besoins mécaniques et électriques
À savoir : Le COA23-02 est la solution idéale pour les environnements industriels critiques où la fiabilité, la précision et la continuité de fonctionnement sont primordiales.
Domaines d’application
Le COA23-02 trouve sa place dans les secteurs où la mesure absolue monotour de haute résolution est un enjeu clé :
- Robotique et automatisation
- Systèmes de positionnement et de levage
- Machines-outils de précision
- Aéronautique, défense et instrumentation scientifique
- Contrôle de mouvement haute performance
Personnalisation possible
Nos ingénieurs peuvent adapter le COA23-02 selon vos besoins :
connecteurs radiaux ou axiaux, longueurs de câble spécifiques, interfaces additionnelles (CANopen, analogique), tolérances mécaniques sur mesure, ou protection IP renforcée.
Chaque codeur est testé individuellement pour garantir une stabilité de signal, une durabilité mécanique, et une parfaite reproductibilité des mesures.
