CODEUR – COA40-01
Marque : Codechamp

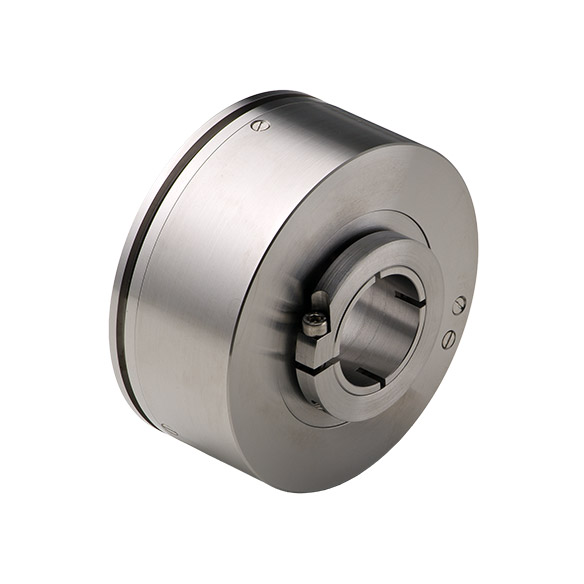

Le COA40-01 est un codeur optique absolu monotour à arbre creux conçu pour les applications industrielles nécessitant une mesure de position haute précision et une intégration mécanique simplifiée.
Avec une résolution jusqu’à 25 bits et une précision de ±5″, il garantit une lecture fiable, stable et répétable du mouvement, même dans les environnements les plus exigeants.
Le COA40-01 assure une mesure absolue sur 360°, sans perte de référence à la mise sous tension.
Sa technologie optique offre une stabilité de signal exceptionnelle, tandis que son interface série SSI2 / SSI assure une transmission rapide et sécurisée des données.
Grâce à son arbre creux, il s’intègre facilement dans des ensembles mécaniques complexes (arbres moteurs, vérins, axes traversants), réduisant l’encombrement et simplifiant le montage.
À savoir : Ce modèle allie haute précision angulaire, robustesse mécanique et facilité d’intégration, ce qui en fait un choix privilégié pour l’automatisation industrielle.
Avec une résolution jusqu’à 25 bits et une précision de ±5″, il garantit une lecture fiable, stable et répétable du mouvement, même dans les environnements les plus exigeants.
Le COA40-01 assure une mesure absolue sur 360°, sans perte de référence à la mise sous tension.
Sa technologie optique offre une stabilité de signal exceptionnelle, tandis que son interface série SSI2 / SSI assure une transmission rapide et sécurisée des données.
Grâce à son arbre creux, il s’intègre facilement dans des ensembles mécaniques complexes (arbres moteurs, vérins, axes traversants), réduisant l’encombrement et simplifiant le montage.
À savoir : Ce modèle allie haute précision angulaire, robustesse mécanique et facilité d’intégration, ce qui en fait un choix privilégié pour l’automatisation industrielle.
CARACTÉRISTIQUES TECHNIQUES
| Type | Optique absolu monotour à arbre creux |
| Résolution max. | 25 bits |
| Précision (sec. d'arc) | 5 |
| Alimentation | +15V |
| Interface | SSI2 ou SSI |
| Vitesse max. | 120 rpm |
| Charge admissible | 0,5 mm axial et 0,15 mm radial |
| Température d'utilisation | -45°C à +105°C |
| Indice de protection | 40 |
| Diamètre extérieur | 100 mm |
| Matériau boîtier | Acier inoxydable |
| Montage | Arbre creux avec fixation robuste |
AVANTAGES DU CODEUR OPTIQUE
- Précision angulaire élevée : ±5″
- Haute résolution jusqu’à 25 bits
- Design à arbre creux pour montage direct sur axe moteur
- Transmission stable via SSI2 / SSI
- Robustesse mécanique : charges axiales jusqu’à 0,5 mm
- Fonctionnement fiable de –45 °C à +105 °C
- Compacité et facilité d’intégration
- Idéal pour les environnements industriels et mécaniques exigeants
À savoir : Sa combinaison de précision optique, de solidité structurelle et de simplicité d’installation fait du COA40-01 une solution durable pour la mesure de position monotour.
Domaines d’application
Le COA40-01 est conçu pour une large gamme d’applications industrielles où la précision de mesure et la compacité d’intégration sont essentielles :
- Machines-outils et axes de positionnement
- Robotique industrielle
- Systèmes d’automatisation
- Entraînements directs et servo-moteurs
- Contrôle de mouvement et vérins électriques
Personnalisation possible
Nos ingénieurs peuvent adapter le COA40-01 selon vos spécifications :
connecteurs radiaux ou axiaux, longueurs de câble personnalisées, interfaces alternatives (CANopen, analogique), ou encore protection IP renforcée (jusqu’à IP65).
Chaque codeur est testé pour garantir une stabilité de signal optimale et une durabilité longue durée.
